SOWIN
瑞士型精密数控纵切自动车床 SZ-206F
系列
F
线性轴数
6个 / X1 / X2 / Y1 / Y2 / Z1 / Z2
最大刀具安装数量
27个
最大加工直径 (主轴/背轴 )
20mm / 20mm
最大加工长度
240mm / 可拆卸旋转导套
价格与条款
价格面议
技术参数
基本特点
线性轴数
6个 / X1 / X2 / Y1 / Y2 / Z1 / Z2
最大刀具安装数量
27个
改良
双主轴走心机
数控系统
Fanuc 0i-TF Plus
工艺参数
最大加工直径 (主轴/背轴 )
20mm / 20mm
最大加工长度
240mm / 可拆卸旋转导套
主轴
主轴驱动
直驱
主轴冷装置
油冷装置
主轴转速范围
2900rpm
主轴孔直径
27mm
C轴行程
0.001°
发动机功率
2.2kW / 3.7kW
Back spindle
主轴驱动
直驱
主轴冷装置
油冷装置
主轴转速范围
3870rpm
主轴孔直径
27mm
C轴行程
0.001°
发动机功率
1.5kW / 2.2kW
径向动力刀具
径向动力刀具
5个 / ER16 / 4000rpm
最大钻孔直径
10mm
攻丝能力
M6
发动机功率
0.75kW
用于副主轴径向加工的驱动工具
径向动力刀具
3个 / ER16 / 4000rpm
最大钻孔直径
8mm
攻丝能力
M6
发动机功率
0.75kW
Main spindle O.D. turning tools
刀座布置 或 刀具安装位置排列
上部刀具夹持器
Tool number
6个
工具尺寸
12mm x 12mm
Main spindle end face tools
End-face fixed tools
5个 / ER16
最大钻孔直径
10mm
攻丝能力
M8
Sub-spindle O.D. turning tools
刀座布置 或 刀具安装位置排列
上部刀具夹持器
Tool number
4个
工具尺寸
12mm x 12mm
Sub-spindle end face tools
End-face driven tools
3个 / ER16 / 4000rpm
End-face fixed tools
4个 / ER16
最大钻孔直径
8mm
攻丝能力
M6
发动机功率
0.75kW
线性轴
X1旅行
75mm
X2轴行程
339mm
Y1旅行
367mm
Y2轴行程
120mm
Z1旅行
240mm
Z2轴行程
285mm
快速横动
24m/min / 30m/min / 30m/min / 15m/min / 30m/min / 30m/min
传动电机功率
0.75kW / 0.75kW / 0.75kW / 0.75kW / 0.75kW / 0.75kW
其他
水箱容量
160L
冷却泵电机功率
0.4kW
润滑油泵功率
0.035kW
整体尺寸及重量
重量
2800kg
整体长度
2363mm
整体宽度
1402mm
整体高度
1918mm
外围设备
自动送料机
XT 326 evo 3.2
条形尺寸
: 3mm — 26mm
,
最長棒材長度
: 3200mm
链式切屑输送机
✅
SZ-206CC
蓄屑车
: 有
设备配置
Automatic cut-off function
Bar feeder collet
✅
Front Door Safety System
(标准)
✅
Guide sleeve collet
(标准)
数量：
1 个
✅
Main spindle collet
(标准)
数量：
1 个
✅
Sub spindle collet
(标准)
数量：
1 个
✅
Светодиодная лампа освещения рабочей зоны
(标准)
✅
主轴和副主轴C轴控制
(标准)
✅
变压器
(标准)
✅
工具盒
(标准)
✅
手提吹屑空气枪
(标准)
✅
指南布什
(标准)
可拆卸旋转导套
✅
条形进料器接口
(标准)
油雾收集
自动灭火装置
✅
自动集中油润滑
(标准)
✅
警示灯
(标准)
✅
零件喷射器
(标准)
✅
零件捕手
(标准)
零件输送带
高压冷却泵
100 bar
高压冷却泵
30 bar
高压冷却泵
60 bar
描述

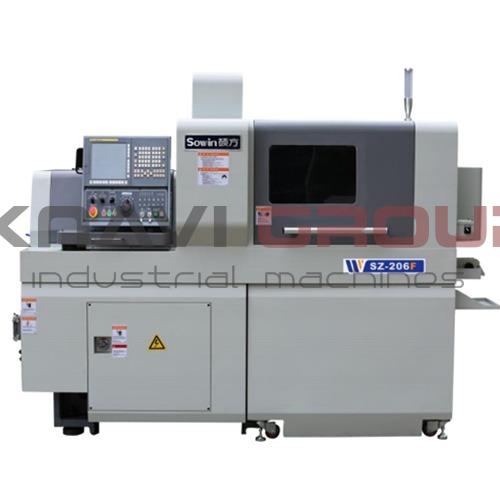

SZ-206F 数控纵切车床（走心机）
SZ-206F 数控纵切车床是一款高性能的多任务复合加工机床，专为批量生产直径达 20 毫米的复杂、微型及高精度棒料零件而设计。
核心优势：
极致的刀具配置： 机床支持同时安装多达 27 把切削刀具。
高刚性与精密精度： Y轴采用倾斜导轨结构设计，显著提升了切削刚性。床身经过有限元分析（FEA）优化设计，能有效吸收振动并降低共振，确保 0.01 毫米的稳定加工精度。
热稳定性主轴： 主轴和副主轴均配备内置油冷系统。该设计确保了结构的紧凑性、低惯性、伺服电机的快速响应，并彻底消除了在长时间高强度加工中的热变形。
灵活的生产模式： 机床支持在带导套和无导套模式之间快速、轻松地切换，最大限度地拓宽了可解决的加工工艺范围。
应用领域：
SZ-206F 机床非常适合黑色和有色金属微型及复杂轮廓零件的大批量及小批量生产，满足对极高精度及免二次加工的要求。
医疗与牙科： 制造具有复杂几何形状的手术器械、骨螺钉、骨科植入物和牙科基台。
电子与仪器仪表： 生产微型轴、精密触点、传感器外壳、连接器元件及钟表机芯零件。
汽车与航空航天工业： 生产燃油喷射器和精密阀门。
通用机械制造： 生产销轴和衬套。
