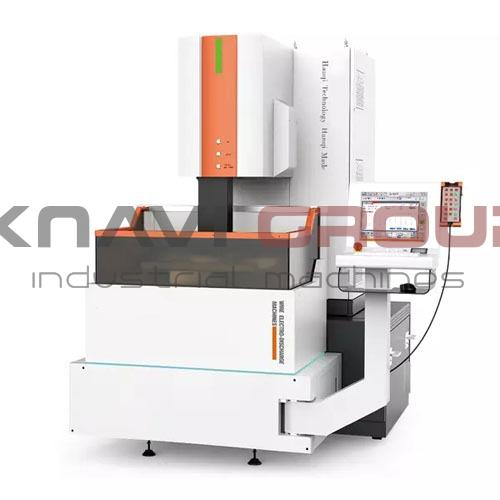

Caiman
线切割加工机 HQ-400FL
系列
HQ(FU/L)
工作台尺寸
660mm x 480mm
最大承重
500kg
X/Y 轴行程
400mm / 320mm
Z轴行程
400mm
价格与条款
价格面议
技术参数
机器单元
工作台尺寸
660mm x 480mm
工作油槽
1000mm x 580mm
最大承重
500kg
切割斜度
15° / 80mm
线
钼
线材加工直径
0.12mm — 0.25mm
数控
软件
Windows based
控制轴数
X-轴 / Y-轴 / Z-轴 / U-轴 / V-轴
进给系统
X/Y 轴行程
400mm / 320mm
Z轴行程
400mm
U轴行程
35mm
V轴行程
35mm
精度
定位精度
0.005mm
重复定位精度
0.003mm
多工具切削精度
0.003mm
最佳表面精度
0.5μm/Ra
脉冲发电机
加工电流
12A
能量消耗
2.3kW
切割速度
180mm²/min / 300mm²/min
介质液罐
罐子容量
130L
其他
X轴驱动
直线电机
Y轴驱动
直线电机
Z轴驱动
伺服馬達
整体尺寸及重量
重量
2200kg
整体长度
1350mm
整体宽度
1720mm
整体高度
2170mm
设备配置
工具盒
电线
电线张力计
离子交换树脂
Автоматическая система заправки проволоки
Русифицированная панель управления
描述
主要特点：
高精度与稳定性
X/Y 轴采用直线电机驱动，并采用全闭环控制模式，确保更高的加工精度、更优的工艺质量指标以及长期运行的稳定性。
坚固可靠的结构
机床主体框架采用高品质铸件制造，即使在高强度使用条件下，也能保证极高的刚性和加工精度。
先进的软件功能
升级版软件支持 G 代码导入与编辑、一键设置，以及全轴反向间隙和螺距补偿，使机床操作更加直观高效。
自动化加工流程
内置自动穿丝与自动张紧功能，确保加工过程连续不间断，有效降低人为操作失误风险。
广泛的应用范围
适用于高精度零件加工、刀具制造，以及具有复杂锥面的工件加工（锥度切割性能优异）。
防腐蚀工作台
有效抵御加工环境的侵蚀，显著延长设备使用寿命。
同系列产品
比较同系列产品
商业报价申请
产品信息
品牌
Caiman
型号
HQ-400FL
系列
HQ(FU/L)
价格
价格面议
设备配置
工具盒
电线
电线张力计
离子交换树脂
Русифицированная панель управления
请填写上方表单
